ПОДСОЕДИНИТЕЛЬНЫЙ НАБОР C25-100

Подсоединительные наборы RAYCHEM С25-100 предназначены для подсоединения греющих кабелей BTV, QTVR, XTV, KTV или VPL к соединительной коробке с обеспечением электрической изоляции медных жил и саморегулируемого греющего элемента греющего кабеля.
Они сертифицированы для применения во взрывоопасных зонах. Конструкция защитной манжеты токоведущих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в защитной манжете обеспечивает простоту монтажа и упрощает обслуживание. Две уплотнительные втулки в составе комплекта обеспечивают оптимальное уплотнение сальника для различных типов греющих кабелей. Для безрезьбовых вводов в комплекте поставляется контрагайка.

ОБЛАСТИ ПРИМЕНЕНИЯ

Подсоединительный набор для греющих кабелей BTV, QTVR, XTV, KTV и VPL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классификация зон

Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль) Нормальные

Тип

Холодного монтажа

Резьба

M25 x 1,5

Мин. температура окруж. среды

–55°C

Макс. допустимая темп. (для сальника)

110°C

Вес

0,07 кг

СЕРТИФИКАЦИЯ

PTB 09 ATEX 1063 U - II 2G Ex e II II 2D Ex tD A21 IP66
ECEx PTB 09.0040U - Ex e II Ex tD A21 IP66 Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)
ТС RU C-BE.МЮ 62.В.00054/18 1Ex e IIC Gb X Ex tb IIIC Db X Темп. окр. среды -55°C…+110°C IP66 ООО "ПРОММАШ ТЕСТ"

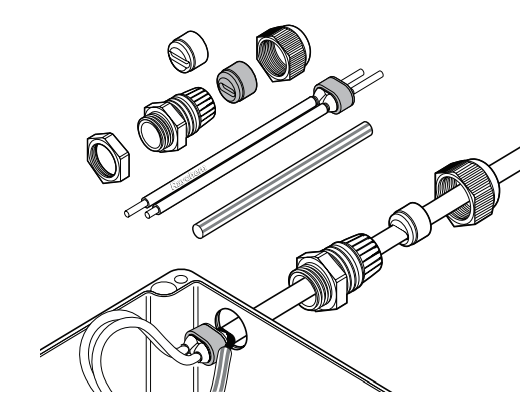

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ

КОМПЛЕКТАЦИЯ

• 1 сальник, 2 уплотнительные втулки, 1 контргайка, 1 изолирующая манжета для жил, 1 жёлто-зелёная изоляционная трубка для оплетки, 1 инструкция по монтажу (на нескольких языках)
