РТО 403 Соединительная коробка ССТ
Преимущества
- Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
- Имеет сертификат соответствия для применения в нормальных зонах
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Особенности
Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение одного или двух кабелей управления, подключение до трех датчиков температуры и ввод под изоляцию до четырех датчиков температуры (один резервный).
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2. Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
- Кабель управления
- Соединительная коробка РТО 403
- Кабель датчика монтажный
- Датчик температуры
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Рабочий диапазон температур окружающего воздуха | -60...+55 °С |
| Рабочее напряжение | до 800 В |
| Рабочий ток | до 24 А |
| Габаритные размеры корпуса | 12212091,5 мм |
| Вес коробки в максимальной комплектации | 1,60 кг |
Клеммный набор
|
Винтовой зажим |
Пружинный зажим |
||
| WDU | 9 модулей 2,5 мм2 | TOPJOB 2002-1201 | 9 модулей 2,5 мм2 |
Конструкция

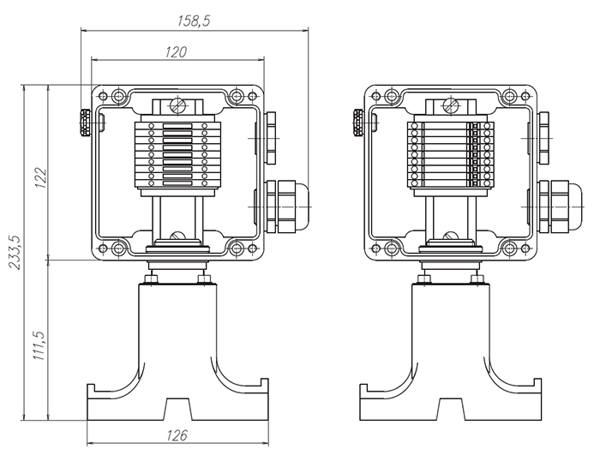

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
