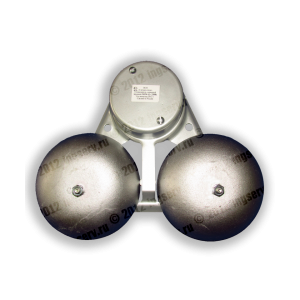

Звонок громкого боя МЗМ-1 переменный ток 220V
Назначение МЗМ-1 220V
Звонки электрические громкого боя, предназначены для подачи мощных звуковых сигналов, отличающихся от производственных шумов, обеспечивающих хорошую слышимость сигналов на значительном расстоянии в системах сигнализации, служащих для защиты от взлома и пожара административных, промышленных, сельскохозяйственных, торговых объектов и личного имущества граждан: квартир, гаражей, садовых участков, наиболее ценных предметов.
Технические характеристики звонка электрического МЗМ1 переменного тока
| Номинальное напряжение, В | 220 |
|---|---|
| Потребляемая мощность, ВА, не более | 30 |
| Сила звука , дБл, не менее | 85 |
| Род тока переменный, Гц | 50 |
| Масса , кг., не более | 1.8 |
| Класс защиты от поражения электрическим током | I |
| Время непрерывной работы, минут. | 10 |
| Климатическое исполнение | УХЛ-1 |
Устройство и принцип работы. МЗМ1-220В
Оповещатель представляет собой электромагнитный механизм, помещенный в корпус, защищающий от загрязнения.
Основные части оповещателя громкого боя МЗМ1 (Рис.1).
- 1 основание
- 2 два колокола
- 3 крышка
- 4 катушка с магнитопроводом
- 5 п/коромысло
- 6 ударник
- 7 диод
- 8 возвратная пружина
- 9 монтажные отверстия
- 10 уплотнительное кольцо для проводов питания
- 11 клеммная колодка
- 12 контакт заземления
- A,B контакты для подключения питания
Колебательное движение п/коромысла и связанного с ним ударника призводится под действием электромагнита,питающегося переменным током. Возвратная пружина 8 служит для возврата п/коромысла с ударником в исходное положение.
Габаритные и установочные размеры звонка МЗМ-1-220В
